RECENZE: Fujitsu Celsius H770 - profesionální pracovní stanice pro CAD s možností procesoru Xeon E3

13. 12. 2017 06:35    Rubrika: Recenze    Autor: Viktor Péder

Fujitsu se specializuje na profesionální korporátní stroje. Notebook Celsius H770 patří k té nejvyšší výkonové třídě se širokou škálou volitelné výbavy potřebné pro práci s CAD systémy. Do testu se nám dostala základní konfigurace s procesorem Intel Core i7 a certifikovanou grafickou kartou NVIDIA Quadro M620.

Fujitsu Celsius H770 - profesionální pracovní stanice pro CAD s možností procesoru Xeon E3

Základní Popis

Plastová základna těla notebooku má z vnější strany víka a na pracovní ploše kolem klávesnice hořčíko-hliníkovou úpravu stříbrné barvy. Čelo vnější strany víka a spodní okraj klávesnice lemuje tenká stylová červená linka, drobný detail, který dodává vzhledu špetku pestrosti. Vnitřní strana víka a spodek notebooku jsou černé. Konstrukce se zdá být dostatečně pevná i na pravidelné nošení v batohu, celkově je na první pohled poznat, že se jedná o pracovní stroj. Víko notebooku lze otevřít do úhlu cca 190°, i když přes 180°už to nedává moc smysl. Uprostřed víka LCD je pro snazší otevření výstupek, notebook lze otevřít i jednou rukou.


Celkové rozměry 380 x 257 x 35 mm dávají jasně najevo, že se jedná o 15.6" pracovní stanici, hlavně díky tloušťce. Tloušťku určuje i možnost využití multifunkční šachty pro vložení optické mechaniky nebo další přídavné baterie. Hmotnost notebooku se může dle konfigurace měnit v řádech desítek gramů, testovanému stroji jsme v redakci naměřili 2636 g. Dalších 932 g k přenášené váze přidá zdroj o rozměrech 155 x 80 x 40 mm.

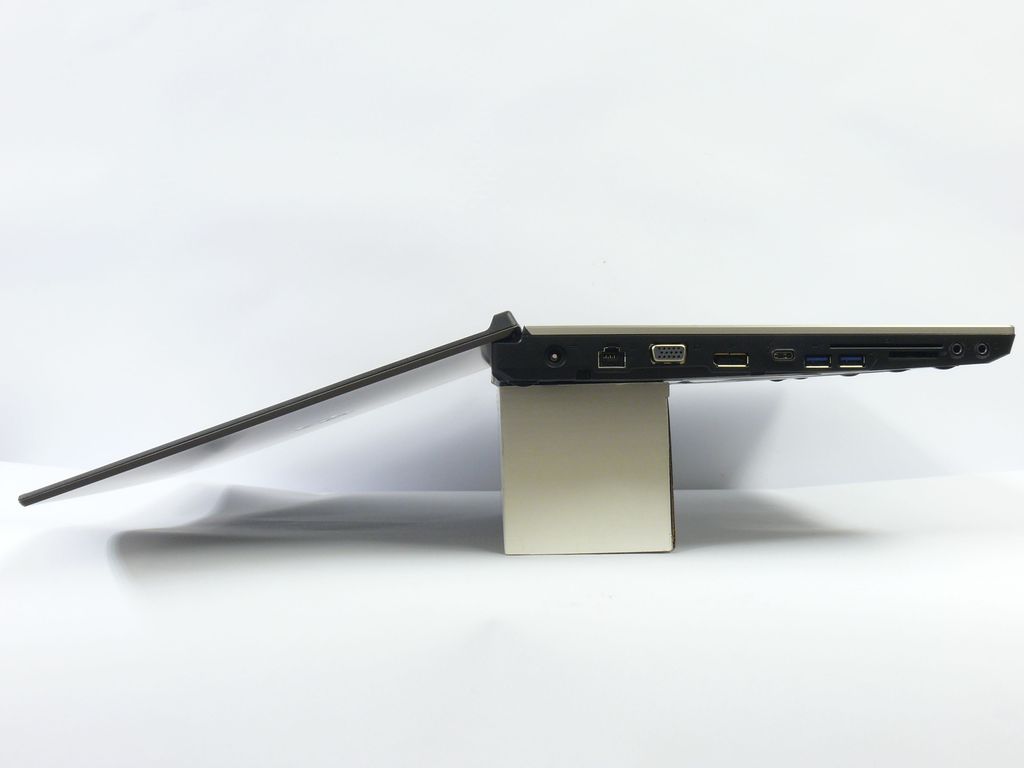

Veškerá rozhraní jsou rozložena na oba boky notebooku. Pravému boku dominuje výše zmíněná multifunkční šachta, blíže k zadnímu rohu je pak 1x USB 2.0 a slot pro Kensingtonský zámek. Na levém boku od předu, jsou 2x audio konektory, čtečky SD a SmartCard, 2x USB 3.0, 1x USB 3.1 / Thunderbolt 3, 1x velký DisplayPort, 1x klasický VGA konektor, 1x LAN RJ-45 a na konci napájecí konektor. Notebook může mít volitelně 3G/LTE modul, slot pro SIM kartu se pak ukrývá pod bateií. Posledním ve výčtu, přesto velmi podstatným, je dokovací konektor na spodku notebooku.

Klávesnice a ovládací prvky

Klávesnice má v zásadě klasické rozložení s numerickým blokem. Líbí se mi velký Enter i Backspace, je zde i klávesa Menu (stále častěji ji výrobci ruší, přitom má své opodstatnění). Uvítal bych rozdělení kláves F1-F12 do bloků po čtyřech a klávesu Del v pravém horním rohu hlavního bloku. Klávesa Del je bohužel až druhá z kraje, na jejím místě je pak Pause/Break. Home, End, PgUp a PgDn jsou samostatné klávesy nad numerickým blokem. K prohýbání dochází zlehka, kolem písmene S. Celkově se dá říct, že se jedná o dobrou klávesnici, na které se píše příjemně a tiše.

Bílé popisky na černých klávesách jsou dobře viditelné za všech běžných pracovních okolností. Pro vetší šero nebo tmu, je zde i podsvícení, ale bohužel špatně provedené a více svítí okraje kláves než samotné znaky. Troufám si odhadnout, že podsvícení se prostě přidalo ke stávající klávesnici, ale u kláves se s tím v minulosti nepočítalo. Čtveřice šipek je posunuta od hlavního bloku, takže ji lze dobře najít i po hmatu. Slovenské znaky jsou na klávesnici dodělávány laserem, proto mají jinou (šedou) barvu.


Indikační diody klávesnice jsou umístěny vpravo nad klávesnicí, kde jsou kdykoliv jasně vidět. Vedle nich je tlačítko pro rychlou aktivaci ECO režimu, tlačítko rychlé aktivace/deaktivace WiFi a třetím tlačítkem je pak hlavní vypínač s vlastní diodou. Další sada indikačních diod je na čele notebooku, 4 slouží pro indikaci nabíjení včetně samostatné indikace obou baterií, další dvě jsou pak pro práci datových médií (HDD, SSD, ODD) a WiFi.

Touchpad pochází z dílny ELAN a je tedy typicky pomalejší. K sobě má 3 samostatná tlačítka, protože jde o pracovní stanici a počítá se s jejich využitím. Stisk tlačítek touchpadu je středně tuhý, spíše příjemný.

Hlavní HW parametry

Intel Core i7-7700HQ je hojně používaným procesorem v noteboocích s potřebou vysokého výkonu, a testovali jsme ho již mnohokrát, hlavně v herních noteboocích. Základní takt procesoru je 2,8 GHz, s TurbeoBoostem až 3,8 GHz. Má 4 fyzická a celkem 8 virtuálních jader díky funkci HyperThreading. Intel umožňuje nastavit 35 nebo 45 W TDP, v tomto notebooku jde o vyšší hodnotu. Výkon procesoru více než dostačující pro všechny běžné i náročnější výpočetní operace, jde o vrchol běžné nabídky 7. generace mobilních procesorů Intel. H770 je však mobilní pracovní stanicí, a proto do ní Fujitsu volitelně nabízí i ryze pracovní mobilní procesory Intel Xeon E3 s podporou ECC pamětí.


Single-Thread mód (zatíženo jen jedno jádro)

  • Test výpočtů s pevnou řádovou čárkou: 89833
  • Test výpočtů s pohyblivou řádovou čárkou: 19701

Multi-Thread mód (zatížena obě jádra)

  • Test výpočtů s pevnou řádovou čárkou: 355503
  • Test výpočtů s pohyblivou řádovou čárkou: 122300

Cinebench R11.5

  • Rendering (Single CPU): 1,77 pts
  • Rendering (Multiple CPU): 8,07 pts
  • Multiprocessor Speedup: 4,56 x

Cinebench R15

  • Rendering (Single CPU): 162 cb
  • Rendering (Multiple CPU): 648 cb
  • Multiprocessor Speedup: 4,01 x

V základu, v testované konfiguraci, bylo v notebooku nainstalováno 16 GB (2x 8 GB Dual-Channel) DDR4-2400 RAM. Pro rozšíření jsou k dispozici dva volné sloty. Notebook umí celkově pojmout až 64 GB RAM. Připlatit si lze i za ECC variantu pamětí, spolu se Xeon procesorem, viz výše.

RAM

  • HWiNFO32 (propustnost paměti): 17298 MB/s

Testovaná konfigurace nabízí kombinaci M.2 SSD 256 GB (TOSHIBA THNSFK256GVN8 ) a 1 TB 2,5" HDD (WDC WD10SPCX-16KHST0) s rychlostí otáčení ploten 5400 ot/m. Oboje vykazuje průměrné rychlosti. SSD už jsme měli v redakci i rychlejší, ale i tak jde stále o výrazně rychlejší práci s daty než u HDD.

SSD

  • HD Tach (měření průměrné přenosové rychlosti při čtení): 260 MB/s
  • Průměrná přístupová doba čtení: 0,177 ms

HDD

  • HD Tach (měření přenosové rychlosti při čtení z cache): 243 MB/s
  • HD Tach (měření průměrné přenosové rychlosti při čtení): 95 MB/s
  • Průměrná přístupová doba: 18,7 ms

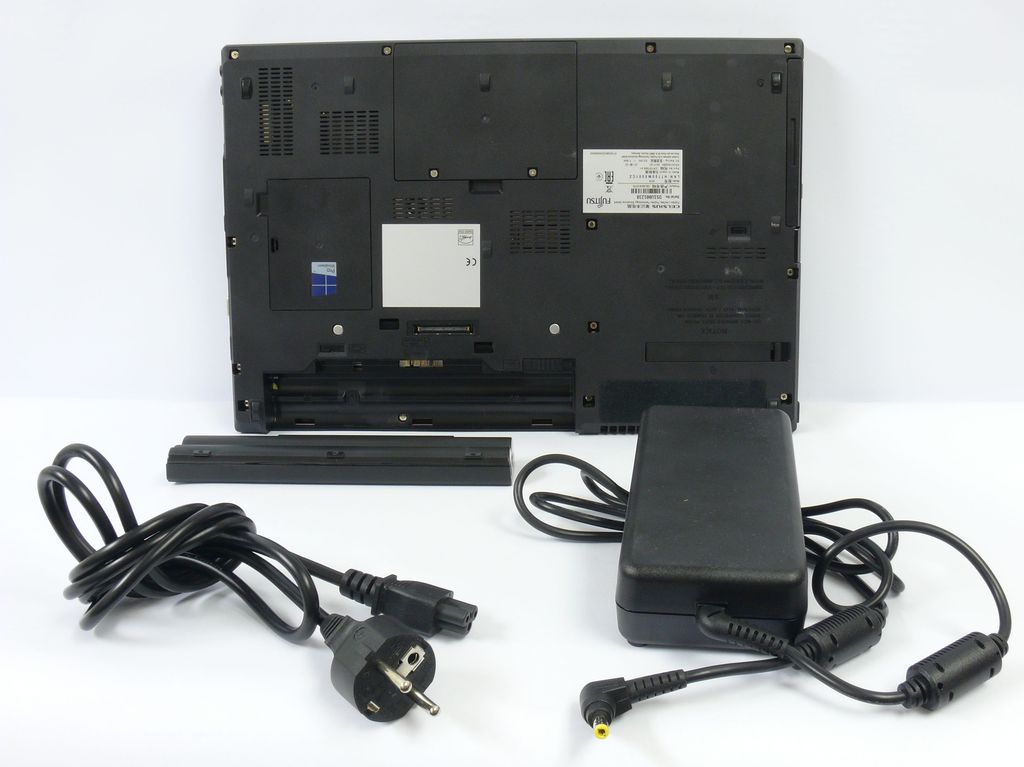

Testovaná konfigurace je základem nabídky této pracovní stanice. Uživatelsky rozšiřitelná je operační paměť RAM a přístupná je i 2,5" šachta pro HDD nebo další SSD. Oboje je přístupné pod samostatným malým krytem. Rozebrat celý notebook je nakonec složitější, než se zprvu zdálo. Základní deska a konektory jsou totiž uloženy ve spodní části černé základny a pro rozebrání notebooku je pravděpodobně nejprve potřeba vyjmout klávesnici, k čemuž je ale nutno znát skrytá místa a způsob, jak ji povolit. U pracovní stanice pro firemní zákazníky lze ovšem předpokládat, že konfigurace objednaná z výroby, se bude málo kdy měnit svépomocí.

Displej a grafika

15.6" displej se hlásí jako LG Philips LP156WF6-SPP1. Jde o Full-HD (1920 x 1080) IPS panel s matnou antireflexní povrchovou úpravou. Patří k lepšímu průměru běžných IPS displejů a dalece převyšuje obyčejné TN panely levných notebooků. Nabízí velmi dobrý kontrast a příjemné barvy, které neujíždí žádným směrem, takže bílá působí opravdu bíle. K blikání displeje v důsledku PWM regulace dochází mezi minimálním a maximálním jasem ovšem na frekvenci 22kHz což je hodnota vhodná i pro dlouhodobou práci. V krajních polohách (min. a max.) nebliká vůbec. V nabídce je i UHD displej.


Testovaná konfigurace obsahovala profesionální grafickou kartu NVIDIA Quadro M620 s vlastní pamětí 2GB. Písmeno M v označení neznamená mobile/mobilní, ale to, že jádro je postaveno na (dnes již starší architektuře) Maxwell a je jediným, které neodpovídá svými parametry žádnému z herních čipů GeForce. Podrobnější informace naleznete v našem článku NVIDIA Quadro M620 – postarší Maxwell, který stále odvede dobrou službu. Fujistu dále nabízí také karty s čipem NVIDIA Quadro M1200 a NVIDIA Quadro 2200, oba se 4 GB vlastní paměti. Grafická karty s označením Quadro jsou určené a certifikované pro profesionální CAD programy. Notebook umí používat i v procesoru integrovaný grafický čip Intel HD Graphics 630.


Testy 3D Mark

  • 3DMark 11: P 4283 (Graphics: 3953, Physics: 7719)
  • Fire Strike (DX11): 3094 (Graphics: 3238, Physics: 10687)
  • Time Spy (DX12): 988 (Graphics: 871, CPU: 4257)

Cinebench (OpenGL)

  • Cinebench R11.5: 88,21 fps
  • Cinebench R15: 95,87 fps

SPEC viewperf 11 / 1280x1024 (fps)

  • CATIA (catia-03): 51,29
  • EnSight (ensight-04): 32,35
  • LightWave 3D (lightwave-01): 56,85
  • Maya (maya-03): 54,30
  • Pro/ENGINEER (proe-05): 20,11
  • SolidWorks (sw-02): 52,70
  • Siemens Teamcenter Visualization Mockup (tcvis-02): 41,07
  • Siemens NX (snx-01): 37,77

SPEC viewperf 12.1 / 1900x1060 (fps)

  • 3ds Max (3dsmax-05): 33,96
  • CATIA (catia-04): 32,61
  • Creo (creo-01): 35,74
  • Energy (energy-01): 0,62
  • Maya (maya-04): 27,69
  • Medical (medical-01): 10,37
  • Showcase (showcase-01): 20,16
  • Siemens NX (snx-02): 28,43
  • Solidworks (sw-03): 58,70

Aliens vs. Predator DirectX 11 Benchmark

  • 1920x1080: 45,9 fps

Multimedia

Nejde o multimediální notebook a tomu odpovídá i výbava v tomto ohledu. Dva reproduktory umístěné v horních rozích pracovní plochy nad klávesnicí mají jen slabý projev, slyšet jsou převážně výšky, maximální hlasitost je slabá. 2 Mpx webová kamera je klasicky integrovaná doprostřed horního okraje víka nad displejem, jedná se o volitelnou výbavy. Nejlepší multimediální výbavou tak zůstává kvalitní podání barev displeje, který ve spojení s externím reproduktory nebo kvalitními sluchátky tak může poskytnout příjemný zážitek z dobrého filmu.

Zabezpečení

V tomto ohledu je naopak notebook Fujitsu na vysoké úrovni. Nadstandardním prvkem je volitelná čtečka krevního řečiště v dlani, PalmSecure. Fujitsu je primárně zaměřeno na korporátní klientelu, takže samozřejmě umí i další běžné bezpečnostní prvky jako čtečka otisku prstu, čtečka SmartCard, TPM 2.0 chip pro šifrování dat atp. Vše záleží na volbě zákazníka, výrobce nabízí kompletní možnosti.

Chlazení a provozní hluk

hodina provozu - mírná zátěž

Pracovní plocha notebooku pocitově v pokojové teplotě, kovová plocha kolem touchpadu malinko chladnější než samotný touchpad. Větrák je vypnutý nebo běží jen velmi pomalu a notebook celkově pracuje tiše.

  • touchpad: 29 °C
  • levá strana pod klávesnicí: 28 °C
  • pravá strana pod klávesnicí: 28 °C
  • klávesnice vlevo: 29 °C
  • klávesnice vpravo: 29 °C
  • spodek maximum: 31 °C (přibližně uprostřed notebooku)
  • výdech chlazení: 32 °C
  • napájecí adaptér: 31 °C

hodina provozu - vysoká zátěž
Větrák jede naplno, je zřetelně slyšet, ale jeho projev je "kultivovaný", dlouhodobě snesitelný. Cirkulace vzduchu způsobená plnými otáčkami ventilátoru dokonce dokáže snížit teplotu touchpadu a opěrek pro dlaně kolem touchpadu o cca 1°C (oproti mírné zátěži).

  • touchpad: 28 °C
  • levá strana pod klávesnicí: 27 °C
  • pravá strana pod klávesnicí: 28 °C
  • klávesnice vlevo: 31 °C
  • klávesnice vpravo: 32 °C
  • spodek maximum: 36 °C (přibližně uprostřed notebooku)
  • výdech chlazení: 43 °C
  • napájecí adaptér: 33 °C

teplota okolí při měření: 25 °C
(teplota napájecího adaptéru měřena při 100% nabité baterii)

Při plném vytížení všech jader, se procesor záhy dostává na mezní teplotu a dochází k podtaktování, pracovní frekvence procesoru poskakuje mezi hodnotami 2,6 až 3,4 GHz. Maximální (Turbo) frekvence 3,8 GHz dosáhne procesor na pár vteřin, pokud pracuje jedno jádro, pak frekvence nepatrně klesne na 3,75 GHz, kde se dokáže udržet i dlouhodobě.

Dedikovaný grafický čip se i při současném zatížení procesoru udržuje na teplotě do 66 °C i při plném využití potenciálu.

Fujistsu i u tohoto modelu nabízí svou jedinečnou "vychytávku" pro rychlé odstranění hrubých nečistot (nahromaděné chuchvalce prachu atp.) z prostoru mezi ventilátorem a žebrováním výdechu chlazení. Slouží k tomu malý a podlouhlý plastový "šuplíček", s mechanickou záklopkou, na spodku notebooku.

Baterie

Základní vyměnitelná baterie (6400 mAh, 10,8 V) udržela v našem standardním* redakčním testu notebook v provozu po celých 13 hodin a 37 minut. Podle způsobu reálného využití by tak notebook měl běžně vydržet po celý pracovní den (8 hod.). V případě potřeby lze do notebooku pohotově přidat druhou baterii (multifunkční šachta viz výše).


DeskUpdate

Za pozornost stojí skvěle fungující SW utilita s názvem DeskUpdate, která nabízí automatickou kontrolu a instalaci aktualizací ovladačů periferií, BIOSu a v neposlední řadě sebe sama případně dalších výrobcem podporovaných SW utilit. Tuto utilitu chválím již několik let a dnes to dělám znovu.

Ceny a záruka

Jde o konfigurovatelnou mobilní pracovní stanici, kterou běžně nelze koupit v internetovém obchodě. Zákazník si může objednat konfiguraci velmi přesně "ušitou na míru". Ceny základních sestav se pohybují v řádech několika desítek tisíc, sestavy s mobilním procesorem Xeon a ještě silnější profesionální grafikou, mohou snadno přesáhnout i stotisícovou hranici.

Fujitsu standardně nabízí 3 roky on-site záruku.

Závěr

Fujitsu Celsius H770 je notebook určený pro firemní profesionály pracující s CAD systémy. Nabízí profesionální možnosti vybavení, mobilní procesory až Xeon E3-1535M, CAD certifikované grafické karty až NVIDIA Quadro M2200, operační paměť včetně ECC a vysoký stupeň zabezpečení dat. K firemnímu notebooku patří i možnost dokování a on-site záruka se servisem u zákazníka. K záporům bych dal špatně řešené podsvícení klávesnice a pak už snad jen "přežitý" design, ten ale u pracovního notebooku není prioritou.

Klady a zápory

+ konfigurovatelnost profesionálního stroje
+ vyměnitelná základní baterie s možností druhé (v multifunkční šachtě)
+ robustní provedení

- málo výrazné podsvícení znaků klávesnice
